Dům, který si bere energii ze země a předává ji stropem: Souběžná krok za krokem (včetně videa)

Na projektu Souběžná je vidět, jak vypadá moderní dům, když se technologie navrhují jako jeden celek. Geotermální vrty napájí primární okruh tepelného čerpadla, v interiéru jede komfort na podlahovém vytápění a stropním chlazení. Žádné jednotky na fasádě, žádný průvan, ale stálá teplota a nízké účty. A protože nechceme, aby z toho zůstala jen pěkná schémata, celý postup natáčíme – první díl série Souběžná je už na YouTube: ukazuje vrty, napojení primárního okruhu a záběry z pokládky rozvodů i záběrů na stropy.

„Souběžná je praktická ukázka, že zdroj, rozvody a koncové prvky musí být jeden organismus. Když se geotermie, podlahy a stropy navrhnou dohromady, držíme komfort i spotřebu pod kontrolou už od prvního dne,“ říká Zdeněk Matějovský, jednatel společnosti Geocore.

Geotermální srdce: primární okruh

Základem domu je primární okruh tepelného čerpadla země–voda. V zahradě jsou vrty, v nichž cirkuluje nemrznoucí směs. Pod zemí panuje stabilní teplota kolem 8–12 °C, a právě na tom systém stojí: bez ohledu na zimu či vedro je k dispozici stabilní zdroj energie. Směs předává teplo výměníku čerpadla a ten zvedá jeho úroveň pro vytápění a ohřev vody. V létě se proces obrací – přebytečné teplo se ukládá zpět do země. Tím se vyrovnává sezónní bilance a zlepšuje se účinnost po celý rok.

Vrty mají dlouhou životnost a minimální nároky na servis. V Souběžné jsme je dimenzovali podle simulací zátěže objektu, aby ani ve špičkách nehrozilo „honění“ výkonu. Primární okruh je uzavřený, šetrný k pozemku a nepotřebuje velké plochy. Tohle řešení dává smysl i z hlediska budoucích nákladů: nízkoteplotní provoz (vytápění s vodou kolem 30–35 °C, chlazení s vodou cca 16–18 °C) je pro tepelné čerpadlo ideální a posouvá sezónní topný faktor vysoko nad standard.

Celé řešení navíc pracuje tiše – bez ventilátorových jednotek, které by narušovaly zahradu nebo fasádu. Odměnou je čistý architektonický výraz a stálý výkon beze špiček, které dělají účty a techniku nešťastnou.

Komfort uvnitř: podlahové vytápění a stropy, které chladí bez průvanu

Interiér stojí na dvou koncových prvcích. V zimě topí podlahové vytápění s nízkou teplotou vody. Teplo jde do hmoty, ne do proudění, takže je v místnosti rovnoměrně a bez vysušování vzduchu. V přechodných obdobích stačí minimum energie, protože systém využívá velkou plochu a nízké teplotní spády.

V létě přebírají roli stropní topně-chladicí plochy. Cirkuluje v nich chladná voda kolem 17–18 °C a stropy odebírají přebytečné teplo sáláním a jemnou konvekcí. Žádný průvan, žádné „foukání na záda“, žádné vnitřní jednotky, které ruší tvary místností i akustiku. Z technického hlediska je to elegantní – voda má obrovskou měrnou tepelnou kapacitu, takže přenese velké množství energie s malou spotřebou na dopravu média. Provoz je tichý, rychle reaguje na zátěž a v kombinaci s geotermálním zdrojem drží spotřebu nízko i během vln veder.

Stropy navrhujeme s ohledem na akustiku a estetiku. V Souběžné jsme pracovali s rozvržením panelů tak, aby pokryly maximum plochy a zároveň ponechaly prostor pro osvětlení a techniku. Pro riziko kondenzace je součástí systému čidlo rosného bodu – systém hlídá bezpečný provoz i při vysoké vlhkosti po letních bouřkách.

Proč to celé funguje

Klíč je v metodice. Nejdřív simulace tepelné zátěže a potřeby energie, potom dimenzování vrtů a návrh primárního okruhu, teprve poté detail rozvodů a koncových prvků. V praxi to znamená, že se nic nelepí „dodatečně“, ale vše je připraveno v projektu i ve výstavbě. V Souběžné jsme díky tomu zvládli pokládku v jednom taktu s ostatními profesemi a bez kolizí.

Pro investora je to praktické hned ve dvou ohledech. Zaprvé ekonomika: nízkoteplotní vytápění a vysokoteplotní chlazení dávají tepelnému čerpadlu ideální pracovní režim. Účinnost roste, výkon se nehoní, životnost techniky se prodlužuje. Zadruhé komfort a architektura: žádné venkovní jednotky na fasádě, žádné krabice v interiéru, žádné tahání nad hlavou jen kvůli potrubí vzduchu. Dům je tichý a čistý na pohled i na poslech.

„Často slyšíme otázku, jestli takové řešení není složité. Není. Komplexní je návrh, ne uživatelský provoz. A to je správně. Když se poctivě navrhne zdroj, primární okruh a stropy s podlahou, uživatel v každodenním životě skoro nepozná, že se uvnitř odehrává vyspělá energetika. Pozná jen stabilní teplotu a nižší účty,“ dodává Zdeněk Matějovský.

Součástí Souběžné je i příprava na inteligentní řízení. Systém komunikuje s nadřazenou automatizací, monitoruje průtoky, teploty, stav vrtného pole i výkon čerpadla. V případě potřeby je možná vzdálená diagnostika i servisní zásah bez čekání na výjezd. To je rozdíl, který se v provozu skutečně počítá.

Podívejte se na video a sledujte pokračování série

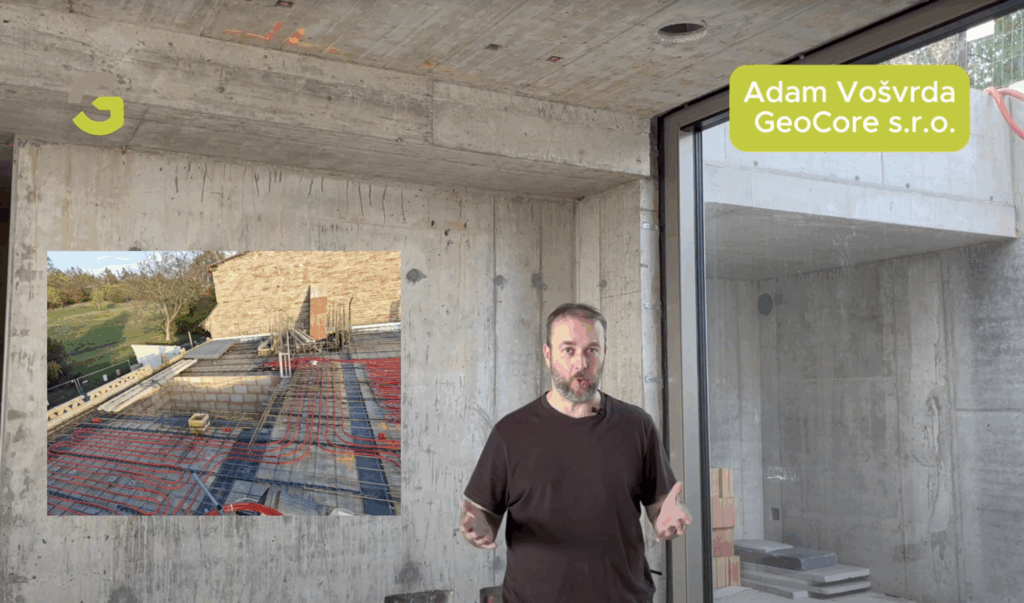

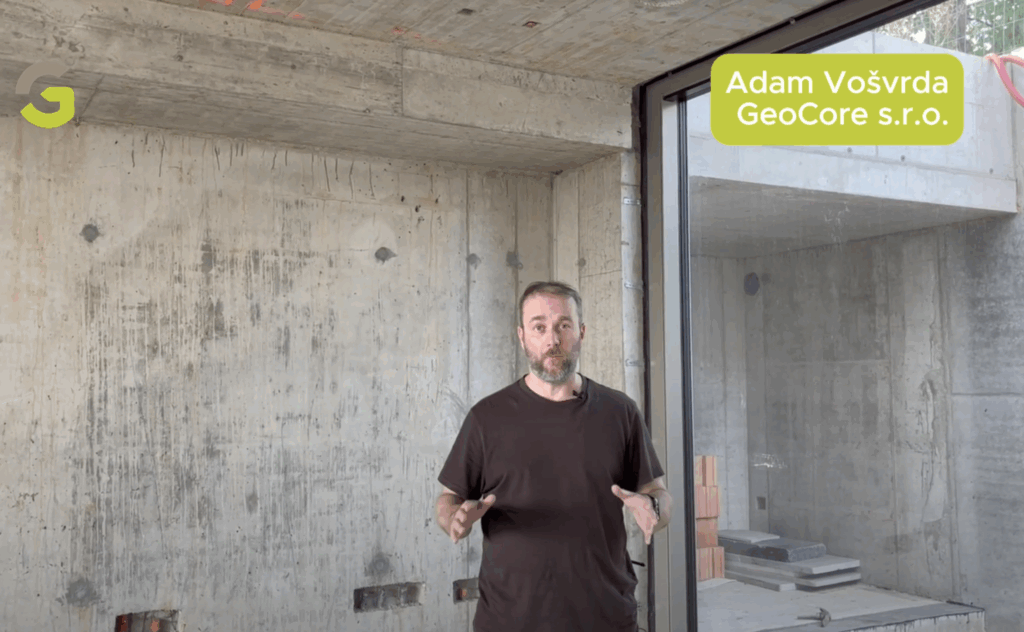

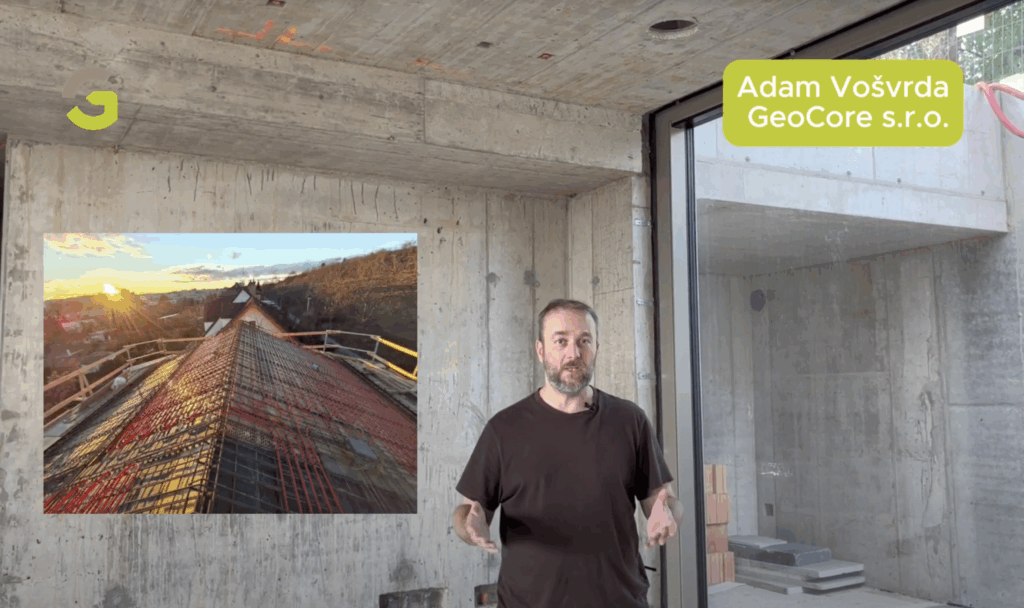

První díl video série Souběžná je venku. Uvidíte postup instalace tepelného čerpadla země–voda, napojení primárního okruhu na vrty, rozběh tlakových zkoušek a začátek prací na podlahách a stropech. Záběry jsou z místa, ne z animací – takhle vypadá reálná stavba a koordinace profesí v čase.

V dalších dvou dílech půjdeme blíž ke stropům, regulaci a finálnímu zprovoznění. Ukážeme měření, nastavení ochran proti kondenzaci a reálné teplotní profily po prvních dnech provozu. Díky záznamu z termokamer a provozních logů uvidíte, jak se dům chová ve dnech s proměnlivým počasím.

Chcete podrobnosti k řešení ve Souběžné nebo obdobném projektu? Napište nám. Propojí vás přímo s týmem, který projekt vede. Na místě si vysvětlíme volbu vrtů, parametry čerpadla, skladby podlah i konfiguraci stropů a domluvíme si, jaké části chcete vidět naživo během zkoušek.

A pokud zvažujete vlastní stavbu, začněte čísly. Připravíme srovnávací studii variant zdroje a koncových prvků pro váš dům, včetně orientačních provozních nákladů. Od toho je tu Geocore: navrhnout systém, který není slyšet, ale je znát.
