Ráno je v učebně nebo ordinaci zima. Odpolední slunce mezitím přehřívá kanceláře na druhé straně budovy. Právě v říjnu se ukazuje slabina systému, který umí pouze „letní“ a „zimní“ provoz. Topně-chladicí strop může v jedné sezoně odvádět teplo a v další ho dodávat. Aby však přitopil ještě před spuštěním centrálního vytápění, musí mít k dispozici fungující zdroj tepla a odpovídající regulaci.
Stropní vytápění a chlazení pracuje s vodou proudící v potrubí nad místností. V létě strop odebírá teplo z interiéru, v chladných dnech ho předává zpět. Využívá velkou plochu, takže místnost nemusí chladit proudem vzduchu z lokální jednotky ani vytápět radiátorem pod oknem. Geocore u svých stropních systémů uvádí jako orientační provozní teploty vody přibližně 18 °C při chlazení a 30 °C při vytápění. Konkrétní teplotu musí určit návrh budovy.
Strop zatopí jen tehdy, když má odkud brát teplo
Tady je podstatný rozdíl mezi stropním panelem a celým topným systémem. Pokud je panel připojený ke stejnému vypnutému zdroji jako radiátory, v říjnu sám nezatopí. Dřívější vytápění umožní teprve sestava, v níž je dostupný zdroj — například tepelné čerpadlo — a regulace, která dokáže dodat teplo ve správný čas a do správných místností.
To je důležité tam, kde se provoz během dne mění. Třída potřebuje příjemnou teplotu před příchodem dětí, zasedací místnost až před poradou. Při vhodně rozdělených okruzích lze vytápět vybrané části budovy podle jejich potřeby. Samostatné nastavení každé místnosti ale nelze slíbit u libovolné instalace; záleží na projektu rozvodů a řízení.
Stejně tak není každý strop stejně rychlý. Lehký panel dokáže na změnu nastavení reagovat rychleji. Systém zapojený do betonové konstrukce pracuje pomaleji, zato její hmota pomáhá teplotu déle udržet. Pro budovu s prudce se měnícím provozem je proto důležité vybrat správnou konstrukci, ne jen nastavit požadovanou teplotu na termostatu.
Jedním z řešení v nabídce Geocore je stop VENTIS. Spojuje vodní topně-chladicí panel, přívod vzduchu a využití tepelné akumulace betonu. V létě může vhodně navržený systém konstrukci předchladit v noci a její schopnost ukládat chlad využít přes den. Na podzim stejný strop přechází do topného režimu. O tom, zda a kolik energie takový provoz ušetří, rozhodují zdroj, řízení a skutečné potřeby budovy.
Od dětského pokoje po laboratoř: rozhoduje provoz

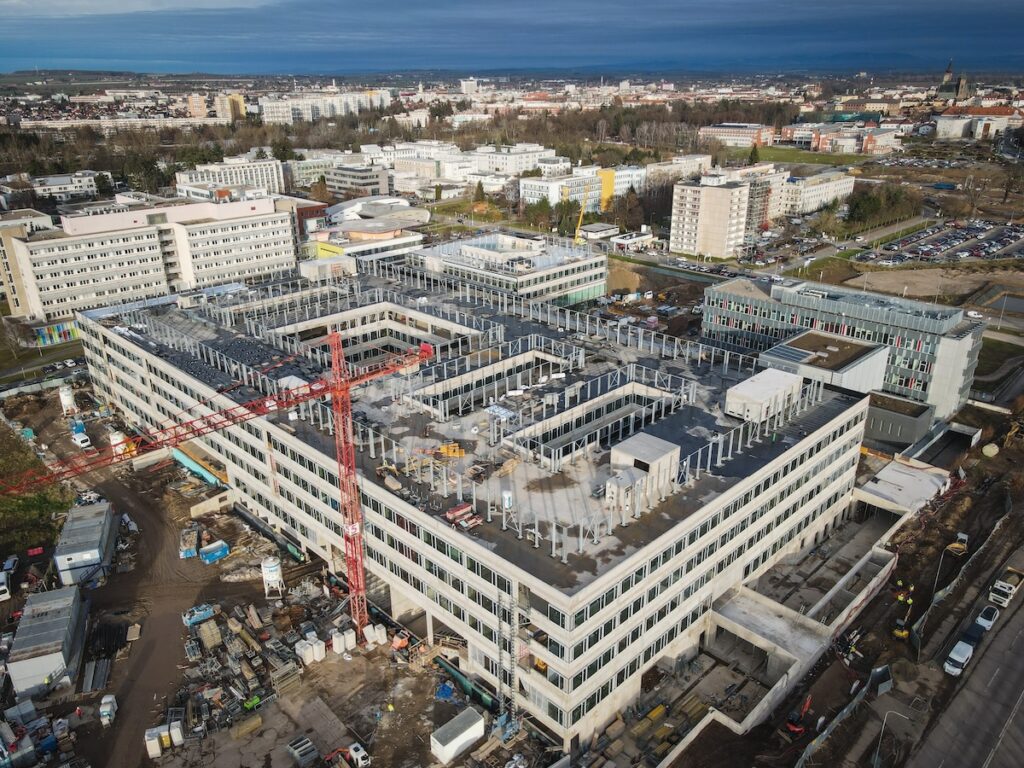

Význam návrhu ukazuje nový medicínský kampus MEPHARED Univerzity Karlovy v Hradci Králové (na úvodním obrázku je fotografie z roku 2024, tehdy ještě nedokončené stavby). Geocore v něm realizoval topně-chladicí stropy v laboratořích. Jde o součást mimořádně náročného areálu: kampus MEPHARED 2 má kapacitu až 4 500 osob a více než dvě stovky laboratoří. Celý projekt, již dokončený, včetně vybavení stál přibližně 7,2 miliardy korun. Jeho energetický systém využívá 122 geotermálních vrtů hlubokých 199 metrů. Parametry kampusu zveřejnila Univerzita Karlova.
Laboratoř má ovšem jiné požadavky než ložnice či kancelář. Stropní vytápění a chlazení se zde musí sladit s větráním a provozem místnosti. Platí to i jinde: samotný strop nezajišťuje přívod čerstvého vzduchu. Při chlazení je navíc nutné hlídat vlhkost, aby se na jeho povrchu nesrážela voda. Odborná asociace REHVA proto zdůrazňuje společný návrh stropu, větrání a regulace.

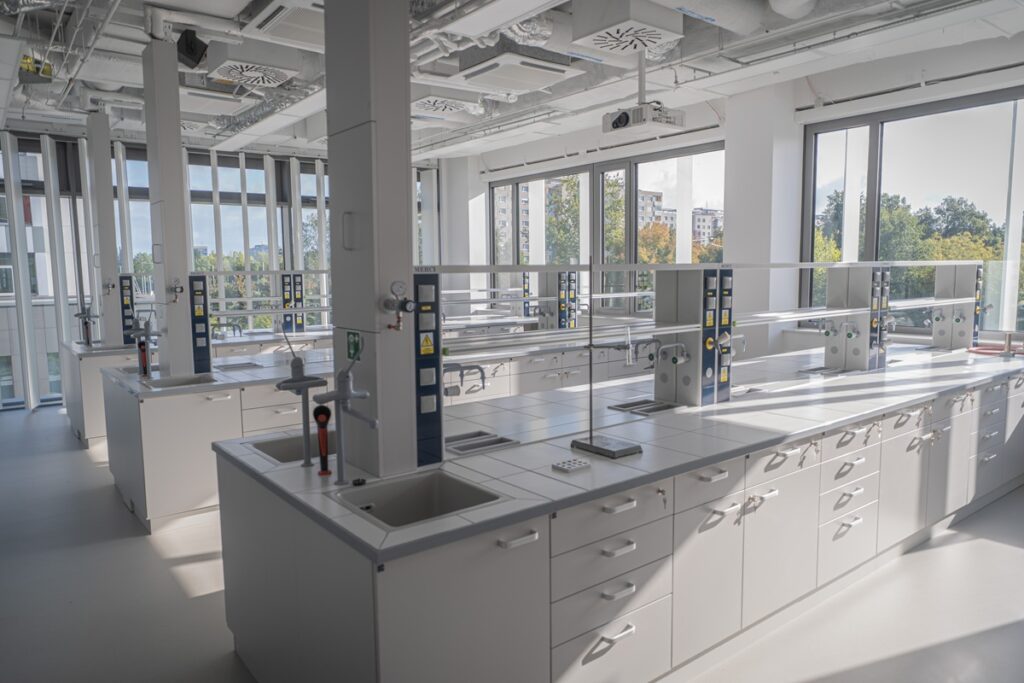

Nový hradecký kampus zahrnuje chemické a biologické laboratoře, pracoviště molekulární biologie i místnosti s citlivými přístroji. Liší se počtem lidí, provozem zařízení i množstvím tepla, které při práci vzniká. Topně-chladicí strop proto musí být navržen podle potřeb konkrétní místnosti, ne podle jedné teploty stanovené pro celou budovu.

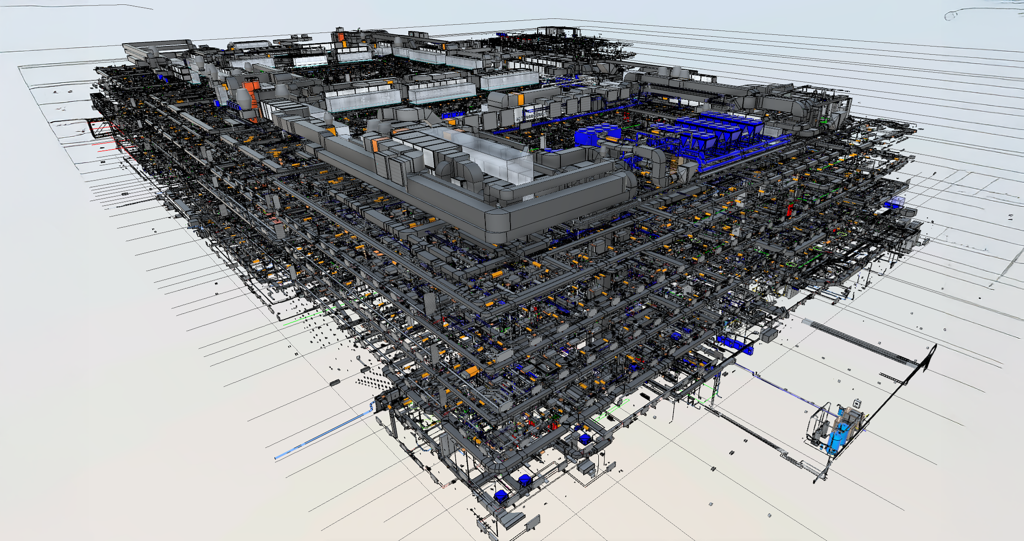

Neméně důležité je, aby si strop nepřekážel se vzduchotechnikou. V laboratořích kampusu je přes 200 digestoří; každá v průměru odvádí 1 400 m³ vzduchu za hodinu. V celém komplexu pracuje 117 vzduchotechnických jednotek a ventilátorů. Strop se musí vejít mezi rozvody a další technické prvky a jeho provoz musí být sladěn s větráním.
Při chlazení musí regulace hlídat také vlhkost. Pokud by povrch stropu příliš vychladl, mohla by se na něm srážet voda — nežádoucí v každé místnosti, natož v laboratoři. Teplota chladicí vody se proto řídí podle podmínek v prostoru a větrání musí zajistit odvod vlhkosti. Jde o dvě navazující úlohy: strop odvádí teplo, vzduchotechnika zajišťuje výměnu a úpravu vzduchu.
Před další zimou má smysl položit konkrétní otázky: Které místnosti bývají ráno studené? Kdy se v nich začíná pracovat? Jaký zdroj tepla je k dispozici a lze jej spustit nezávisle na centrálním režimu? Geocore podle odpovědí může navrhnout stropní systém pro letní chlazení i vytápění v týdnech, kdy už lidem začíná být zima, ale běžné topení ještě nereaguje.
Jak nás oslovit
- Nechte si zdarma zpracovat Srovnání a analýzu úsporných řešení a zjistěte, jak optimalizovat provozní náklady vašeho objektu. Správné rozhodnutí vám může ušetřit statisíce korun – nenechte ho náhodě!
- Pro konkrétní poptávku (nezávaznou) pak využijte tento formulář.
Z e-shopu: Čerstvý vzduch, méně ztraceného tepla. GEO EVO se vejde i pod strop

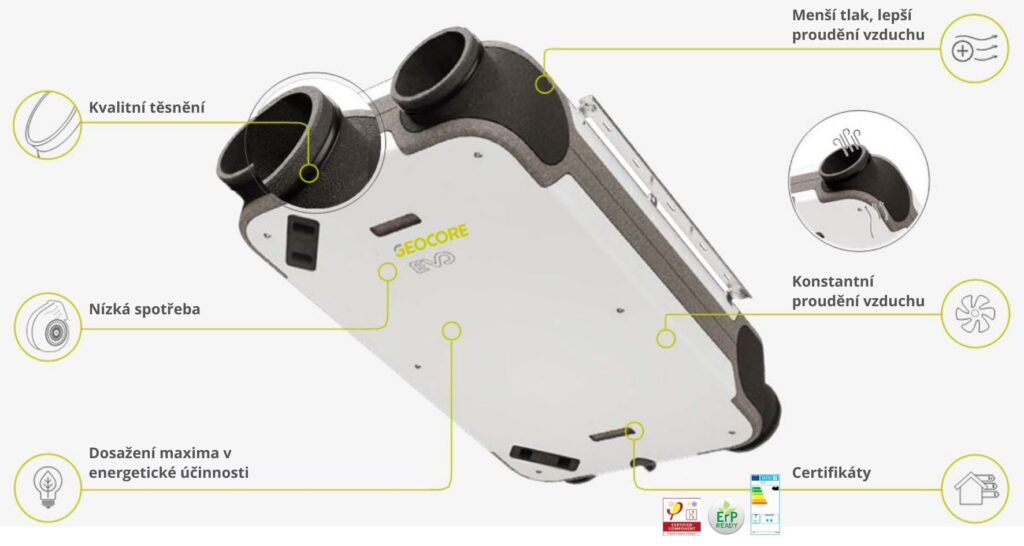

Ráno vyvětrat ložnici, po sprše koupelnu, večer znovu dětský pokoj. S příchodem chladných dnů se vrací každodenní rozhodování: nechat uvnitř vydýchaný vzduch, nebo otevřít okna a pustit ven zaplacené teplo? Rekuperační jednotka GEO EVO z nabídky Geocore zajišťuje pravidelnou výměnu vzduchu a získává zpět část tepla, které by jinak opustilo dům. Přidává kompaktní rozměry, automatický by-pass a možnost zpětného přenosu vlhkosti.
GEO EVO má výšku 21 centimetrů a umožňuje vodorovné umístění pod strop i svislou instalaci na stěnu. Levá a pravá konfigurace spolu s otočným odvodem kondenzátu rozšiřují možnosti připojení. Jednotku tak lze přizpůsobit různým instalačním podmínkám; při návrhu se zároveň ponechá přístup pro servis a výměnu filtrů.
Automatický by-pass pomáhá využít příznivé venkovní teploty. Když je například za letní noci venku chladněji než doma, umožní přívod vzduchu mimo výměník, aby se zbytečně neohříval. Rekuperace tím získává užitečnou funkci i mimo topnou sezonu. Možnosti ochlazení závisejí na počasí a průtoku vzduchu.
Pro zimní měsíce nabízí GEO EVO také entalpickou variantu, která vrací část vlhkosti do přiváděného vzduchu. To může pomoci domácnostem, které během vytápění trápí příliš suchý vzduch. Při výběru tak můžete zohlednit nejen velikost domu, ale také jeho skutečné vlhkostní poměry.
Součástí dodávky je závěs a dva základní filtry G4. Pravidelná kontrola a výměna filtrů pomáhá udržet potřebný průtok i hospodárný provoz. Přístup k nim je proto součástí dobrého návrhu instalace.
