Kanalizace se obvykle řeší až ve chvíli, kdy je problém. Ucpané potrubí, výkop v ulici, rekonstrukce, havárie, stavební zásah. Jinak zůstává pod povrchem a v představách investorů i veřejnosti plní jedinou funkci: odvádí odpadní vodu z budovy. Jenže právě v této vodě se každý den ztrácí energie, kterou už někdo zaplatil.
Teplá voda ze sprch, koupelen, kuchyní, hotelových provozů, sportovních šaten, škol, administrativních objektů nebo technologií odtéká do kanalizace. V běžném systému se její teplo nevyužije. PKS-Thermpipe mění pohled na kanalizační potrubí. Nedělá z něj jen odvodňovací trasu, ale prvek energetického systému budovy.
Systém pracuje současně s teplem z odpadních vod a s energií uloženou v zemině kolem potrubí. Tím vzniká řešení, které propojuje kanalizační infrastrukturu, geotermii a tepelné čerpadlo.
Jedno potrubí, tři funkce: kanalizace, odpadní voda, geotermie
Podstata PKS-Thermpipe je přesná. Základem je kanalizační potrubí z polyetylenu, které dál plní svou běžnou funkci. Odvádí odpadní vodu, musí být těsné, mechanicky odolné a vhodné pro dlouhodobý provoz pod terénem. Důležitá je bezpečnost, chemická stálost, odolnost vůči agresivním látkám a dlouhá životnost PE potrubí. To je pro obce, developery a projektanty klíčové, protože systém nesmí oslabit hlavní účel kanalizace. Energetická funkce se přidává k infrastruktuře, která musí i nadále spolehlivě odvádět vodu.

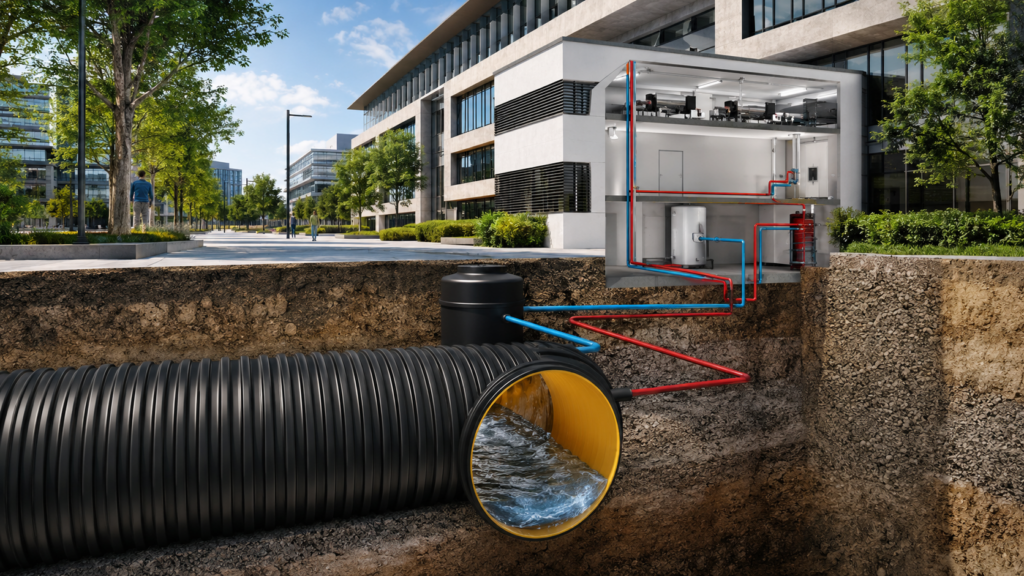

Na vnějším plášti kanalizačního potrubí jsou spirálovitě vedené trubky. Těmi proudí teplonosné médium. Nejde tedy o volně vložený prvek uvnitř kanalizace, který by překážel průtoku odpadní vody. Energie se odebírá z povrchu potrubí a z okolního prostředí. Systém tím využívá dvě složky najednou: teplo odpadní vody proudící potrubím a zemní teplo v okolí kanalizační trasy.
Jde o funkci 3 v 1: kanalizační trubka, teplo z odpadní vody a geotermie. Právě v tom je technická síla systému. Potrubí nečeká na ideální podmínky jednoho zdroje. Pracuje s tepelným potenciálem odpadní vody a zároveň s relativně stabilním prostředím zeminy. Výsledkem je trvalejší přísun nízkopotenciální energie pro tepelné čerpadlo.
Teplo se získává tam, kde skutečně vzniká

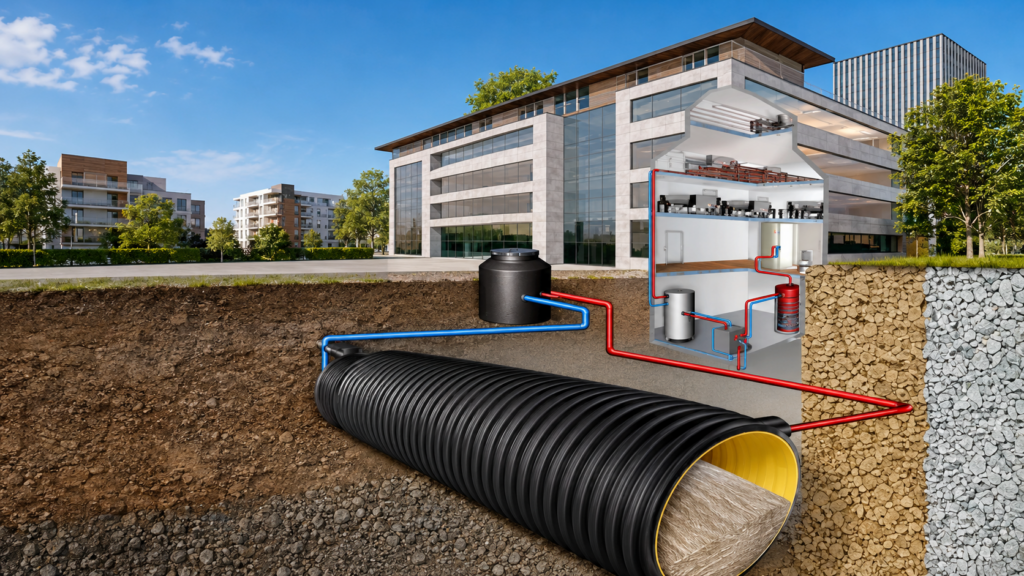

Získaná energie se nepoužívá přímo. Vede se do tepelného čerpadla, které ji zvýší na využitelnou teplotní úroveň. Teprve potom může sloužit k vytápění, ohřevu vody nebo u vhodně navržených systémů také k chlazení. PKS-Thermpipe proto není osamocené zařízení, ale zdrojová část celého energetického řešení. Musí být navržena společně s tepelným čerpadlem, otopnou soustavou, požadavkem na teplou vodu, případným chlazením a provozním režimem budovy.
Výkon systému ovlivňuje několik faktorů. Rozhoduje délka a průměr potrubí, množství odpadní vody, její teplota, okolní zemina, způsob uložení kanalizace a provoz objektu. Jiný potenciál bude mít sportovní areál se sprchami, jiný bytový dům, jiný hotel a jiný administrativní objekt. Proto se PKS-Thermpipe nevybírá podle dojmu, ale podle technického návrhu.
Nejlepší chvíle je nová pokládka nebo výměna kanalizace
PKS-Thermpipe je nutné řešit včas. Největší smysl má při nové pokládce kanalizačního potrubí, při rekonstrukci infrastruktury nebo při developerském projektu. Není to technologie, která se obvykle dodatečně přidá do hotové kanalizace pouhým objednáním komponentu.
Právě proto je zajímavá pro města, obce, developery, projektanty, správce budov, školy, sportovní areály, hotely, administrativní domy a větší objekty. Všude tam se pracuje s dlouhým investičním horizontem. Kanalizace se stejně navrhuje, ukládá a koordinuje s další infrastrukturou. PKS-Thermpipe do této fáze vnáší další funkci: schopnost získávat energii z odpadní vody a půdy.
Instalace je jednoduchá. Systém nezabírá další plochu pozemku. Nevyžaduje samostatné pole kolektorů na zahradě ani další viditelnou technologii v areálu. Využívá podzemní trasu, která je součástí stavby. To může být rozhodující hlavně v městské zástavbě, kde je pozemek drahý, prostor omezený a každý další technický prvek komplikuje projekt.
Stadion Wiemar

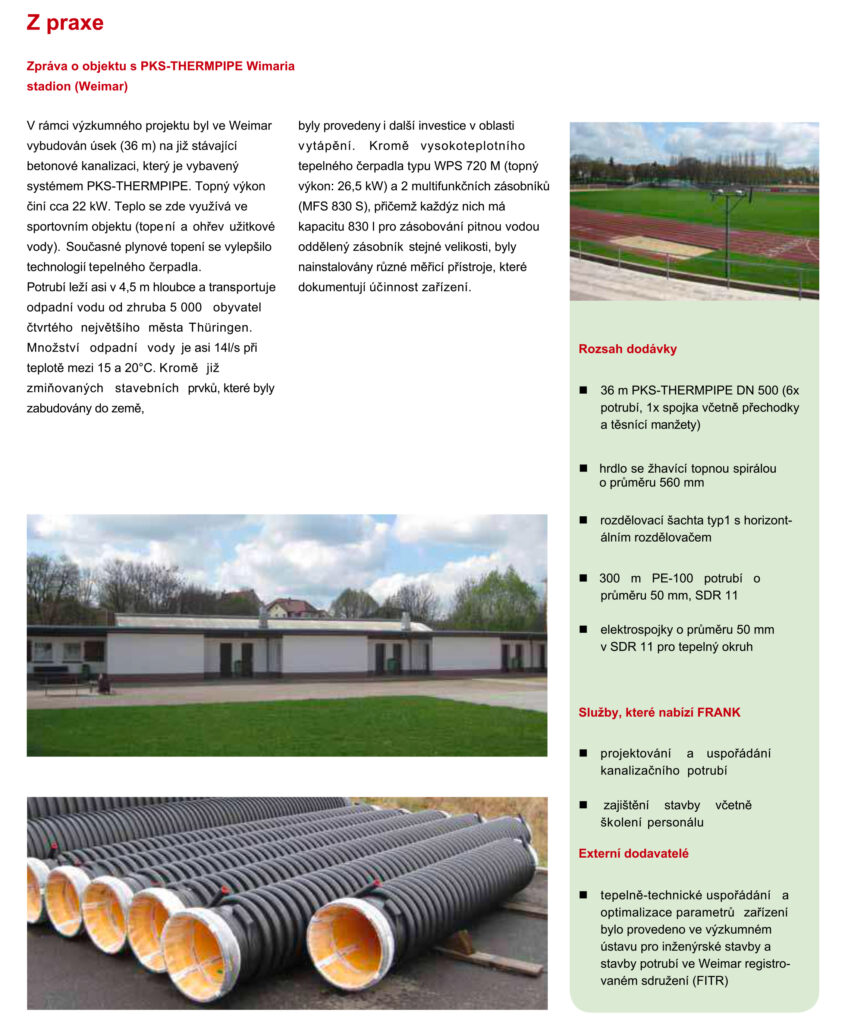

Jako referenční realizaci lze zmínit Wimaria stadion ve Weimaru. Zde byly dodány trubky PKS-Thermpipe DN 500, rozdělovací šachty, potrubí a další související komponenty pro využití energie z odpadních vod. Sportovní areál je pro tuto technologii názorný příklad: má sprchy, provozní vodu, pravidelné zatížení a dlouhodobé náklady na teplo. Tedy přesně typ objektu, kde odpadní voda představuje reálný energetický zdroj, nikoli jen teoretickou možnost.
PKS-Thermpipe dává kanalizaci druhou roli. Voda dál odtéká, potrubí dál plní infrastrukturní funkci, ale část tepla se vrací zpět do energetického systému budovy. Pro investora to znamená jednu zásadní věc: při plánování kanalizace už nejde jen o spád, šachty a napojení. Může jít také o budoucí zdroj tepla.
