Topně-chladicí strop na první pohled vypadá jako běžný podhled. Uvnitř jsou však trubky, kterými proudí voda. V zimě je teplá a strop vytápí místnost, v létě je chladnější a odvádí z ní přebytečné teplo. Jeden systém tak zvládne dvě úlohy a v interiéru nejsou potřeba radiátory ani vnitřní klimatizační jednotky.
Teplo nebo chlad se předávají velkou plochou. Člověk proto necítí proud vzduchu namířený na jedno místo a systém při provozu nepotřebuje hlučný ventilátor v místnosti. Podhled může zároveň ukrýt osvětlení, čidla, reproduktory nebo části vzduchotechniky. „Naše systémy nejsou jen funkční, ale také esteticky přizpůsobitelné,“ zmiňuje pro magazín Geocore Julia Lisovenko, marketingová manažerka společnosti.
Vzhled ale neříká, jak dobře bude strop fungovat. Pod stejnou bílou deskou může být plastové, kovové nebo karbonové řešení. Každé předává energii jinak, a proto se může lišit potřebná plocha, rychlost reakce i teplota vody. Levnější panel může ve výsledku vyžadovat větší část stropu nebo náročnější provoz tepelného čerpadla.
Různé typy stropních řešení Geocore najdete zde: Strop místo klimatizace: Nové typy topně chladicích stropů a proč je právě teď ta správná chvíle
Proč plast a kov nepředávají teplo stejně
Schopnost materiálu vést teplo vyjadřuje tepelná vodivost. Lze si ji představit jako rychlost, s jakou se energie rozšíří z trubky do celé plochy stropu. Čím vyšší číslo, tím snáze materiál teplo rozvádí. U běžné čisté mědi se při pokojové teplotě uvádí přibližně 397 W/(m·K), u hliníkových slitin zhruba 200 až 240 W/(m·K). PEX, plast často používaný pro potrubí, má podle Plastic Pipe Institute přibližně 0,41 W/(m·K).
To ovšem neznamená, že lze podle jediného čísla určit výkon hotového stropu. Záleží také na vzdálenosti trubek, jejich spojení s deskou, průtoku vody a povrchu podhledu. Vodivost pouze vysvětluje, proč kov dokáže energii rychle roznést do větší plochy.
Plastové potrubí se sádrokartonem může být praktické při rekonstrukci, protože jde o lehkou konstrukci vhodnou pro suchou a rychlou montáž. Projektant však musí ověřit jeho teplotní a tlakovou třídu i kyslíkovou bariéru. Jde o vrstvu, která brání kyslíku pronikat přes stěnu trubky do vody. Pokud chybí, kyslík může podporovat korozi železných součástí soustavy. Požadavky na takové potrubí stanovuje norma DIN 4726.
Kovový výměník obvykle používá měděnou trubku a hliníkový profil, který rozvádí energii do stropní desky. Geocore u systému UNI uvádí chladicí výkon 50 až 80 W/m² a topný výkon 63 až 92 W/m². Rozpětí není chyba: výkon se mění podle skladby a rozdílu mezi teplotou místnosti a systému. Větší rozdíl znamená více předané energie, ale také jiné nároky na zdroj.
Kdy dává smysl karbon a na co se ptát před výběrem
Karbonový systém Geocore spojuje kompozitní desku s měděným potrubím. Je lehký a může současně plnit tepelnou, pohledovou i akustickou funkci. U systému Carbon S výrobce uvádí chladicí výkon 100 W/m² při teplotním rozdílu 8 K a topný výkon 145 W/m² při rozdílu 15 K. Jednoduše řečeno: při stanovených zkušebních podmínkách předá metr čtvereční stropu uvedené množství energie. Údaj proto nelze automaticky použít pro jiný výrobek nebo jinou teplotu vody.
Karbon bývá dražší, může však dávat smysl v místnostech, kde je pro aktivní strop málo místa nebo se požaduje vyšší výkon a nízká hmotnost. „Investice do kvalitních komponent se vždy vyplatí,“ uvádí Julia Lisovenko k životnosti technických systémů. O výhodnosti konkrétní varianty přesto musí rozhodnout výpočet celé budovy.

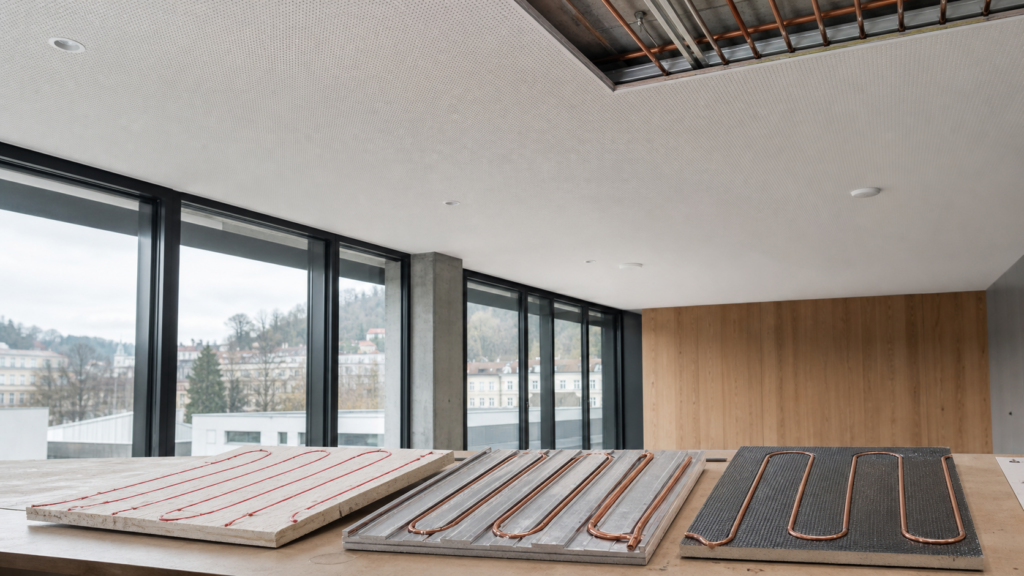

Různá řešení topně-chladicích stropů.
Rosný bod při chlazení
Při chlazení je třeba hlídat také rosný bod. Jde o teplotu, při které začne vlhkost ze vzduchu kondenzovat na studeném povrchu, podobně jako kapky na sklenici s ledovým nápojem. Řízení proto sleduje teplotu a vlhkost v místnosti a udržuje strop dostatečně teplý, aby se kapky netvořily.
Zákazník se tedy nemá ptát pouze na materiál. Důležité je, co musí strop zvládnout: jak velkou místnost vytopí a ochladí, kolik plochy lze využít, jak rychle má reagovat, zda má tlumit hluk a co do něj bude vestavěno. V hotelu rozhoduje ticho a přesná regulace, v kanceláři také akustika, v hale výkon z omezené plochy a při rekonstrukci výška konstrukce.
Topně-chladicí strop se dobře doplňuje se zemním tepelným čerpadlem, protože velká plocha umožňuje pracovat s mírnější teplotou vody než řada tradičních topidel. Před rozhodnutím proto neporovnávejte jen cenu za metr. Nechte si spočítat potřebný výkon, aktivní plochu, provozní teploty a spotřebu celé soustavy, což za vás udělá profesionálně Geocore.
